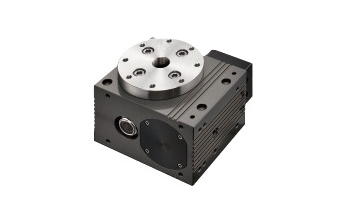

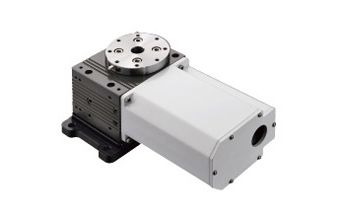

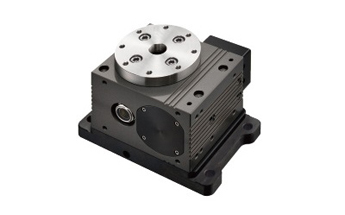

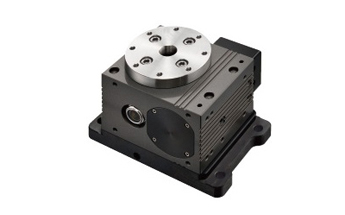

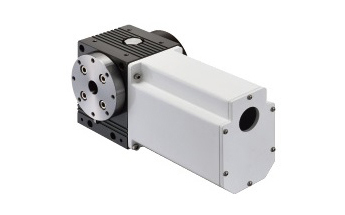

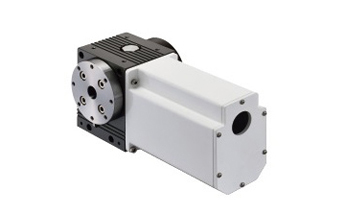

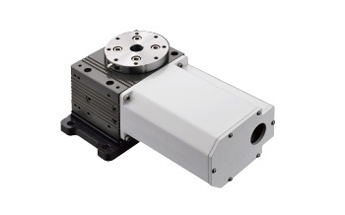

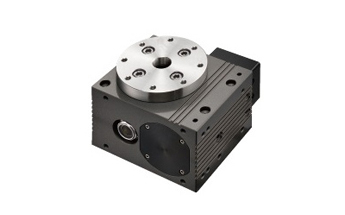

高精密分度盤RD系列具防水等級IP65且有自鎖力，可應用於研磨設備之旋轉軸(例如磨邊、導角等)、抛光設備之旋轉軸(做第四軸或第五軸使用)等用途。
應用說明 • IP65防水等級 本體具備IP65防水等級，適用於濕製程 • 高精度 使用日製高張力黃銅蝸輪盤面安裝 可做立式、臥式旋轉應用 • 自鎖力 結構具力不可回授特性、旋轉定位時不必加剎車，即可具自鎖力 • 馬達輕鬆配 可結合各廠牌伺服或步進馬達 結構 主體以鋁合金一體成形加工、同時以CNC旋轉台為其設計基礎 最佳同心度 • 前後皆置有高剛性軸承，背對背的軸承排列 • 提升高荷重力及運轉時盤面平行度與保持長久的同心度 軸承特性 蝸輪材質為日本特殊高張力黃銅，採用日本第一品牌蝸桿蝸輪製造廠,材質硬度高，摩擦係數低,傳動定位精度高 組裝檢驗 • 產品皆按嚴格全檢規範，流程需經六道檢測 三次元→二次元→海德漢精度檢驗→馬達負載電流值→24小時測試運轉 • 所有鑄件體於組立前與成品後，皆以三次元進行幾何精度的反覆量測 • 採用德國進口環型光學尺檢驗分度定位精度，試跑24小時後再進行第二次覆驗,確保所有機構品質穩定
